LCW立式搅拌专用减速机

LCW立式圆弧圆柱蜗杆搅拌减速器除具有圆弧圆柱蜗杆减速器的优点外,还具有以下特点: ⑴减速器的总传动比可灵活调整;第1级采用带传动,改变带轮直径即可调整总传动比。 ⑵传动带采用窄V带,承载能力高,带的根数_多为4根,减小了结构尺寸。 ⑶蜗轮支承跨距的增大,_了输出轴的受力状况,并可省去支架上的中间支承环节,使整机高 度明显减小。 ⑷传动带的预紧调整采用螺柱螺母,操作灵活,简便可靠。 ⑸整机结构紧凑,协调稳定

LCW减速机为立式圆弧圆柱蜗杆减速器,符合JB/T7848-1995标准。是一种专用传动装置,主要用于化工、制药、有色冶金、建筑、食品、环保及轻工等行业的搅拌设备中,其工作条件与圆弧圆柱蜗杆减速器相同。

    立式圆弧圆柱蜗杆减速器除具有圆弧圆柱蜗杆减速器的优点外,还具有以下特点:
    ⑴减速器的总传动比可灵活调整;第1级采用带传动,改变带轮直径即可调整总传动比。
    ⑵传动带采用窄V带,承载能力高,带的根数_多为4根,减小了结构尺寸。
    ⑶蜗轮支承跨距的增大,_了输出轴的受力状况,并可省去支架上的中间支承环节,使整机高 度明显减小。
    ⑷传动带的预紧调整采用螺柱螺母,操作灵活,简便可靠。
    ⑸整机结构紧凑,协调稳定。

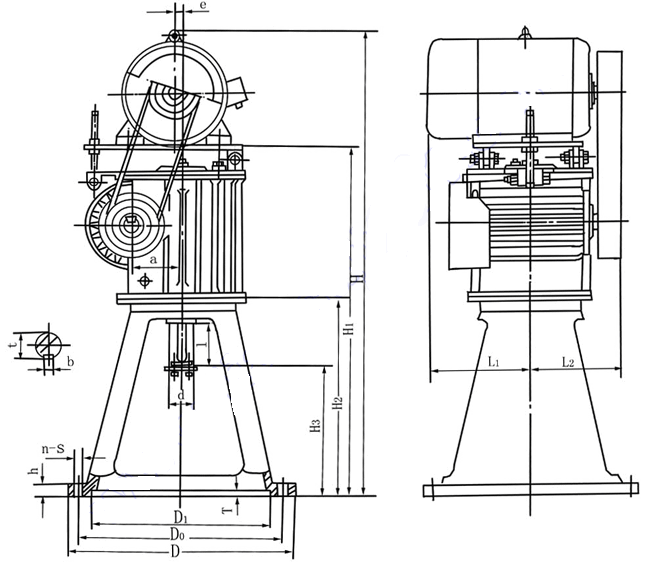

型号、中心距、速比、标记示例
    1.型号
    立式圆弧圆柱蜗杆减速器的型号用LCW表示,其中L表示减速器型式为立式,C表示蜗杆齿形ZC­­1,W表示蜗杆减速器。
    2.中心距共8种,分别为:
    80mm、100mm、125mm、160mm、180mm、200mm、225mm、250mm
    3.速比有10种,分别为:8、10、12.5、16、20、25、31.5、40、50、63
    4.标记示例





型号
a
D
D0
D1
T
h
d
l
b
t
e
H
H1
H2
H3
L1
L2
n-s
电机功率P1/KW
重量/kg
LCW80
80
305
270
235
6
24
40k6
82
12
43
10
914~989
744
445
340
130~225
156
8-φ14.5
0.75~1.5
98~118
350
300
250
2.2
395
360
315
3
LCW100
100
350
300
250
6
26
45k6
82
14
48.5
10
975~1100
785
450
345
145~225
186
8-φ14.5
1.5~2.2
145~185
495
455
400
4~5.5
LCW125
125
455
400
355
6
26
60m6
105
18
64
15
1140~1280
895
505
370
200~330
225
8-φ18.5
3
215~298
495
455
400
4~5.5
560
510
450
7.5~11
LCW160
160
560
510
450
6
30
70m6
105
20
74.5
20
1350~1465
1035
535
390
242~405
285
8-φ24
5.5~11
345~465
600
560
490
11~15
650
600
550
22
LCW180
180
560
510
450
6
30
85m6
130
22
90
20
1459~1619
1144
585
415
257~455
310
12-φ24
7.5~11
385~575
600
560
490
18.5
650
600
550
22
LCW200
200
560
510
450
6
30
90m6
130
25
95
20
1535~1750
1200
605
435
292~463
330
12-φ24
7.5~15
480~685
650
600
550
22~37
LCW225
225
600
560
490
6
30
100m6
165
28
106
25
1726~1871
1341
665
455
317~445
355
12-φ24
11~15
620~815
650
600
550
22~45
LCW250
250
600
560
490
6
30
110m6
165
28
116
25
1785~1975
1390
680
470
357~492
390
12-φ24
11~18.5
730~1040
650
600
550
22~45
700
650
600
55


LCW型立式圆弧圆柱蜗杆减速器性能参数(JB/T7848-1995)
