RV蜗轮蜗杆减速机

RV系列蜗轮减速机系列按Q/HY1-1999技术质量标准设计制造。 RV系列蜗轮减速机在符合_标准GB10085-88圆柱蜗杆轮参数基础之上，吸取国内外__科技，_新颖一格的“方箱型”外形结构，以_铝合金压铸而成、箱体外形美观，具有以下优势性能： 1.结构紧凑、体积轻巧、小型_; 2.热交换性能好，散热快； 3.安装简易、灵活轻捷、性能_、易于维护检修； 4.转动速比大、扭矩大、承受过载能力高； 5.运行平稳，噪音小，久经耐用； 6.实用性强、安全可靠性大。

RV蜗轮蜗杆减速机目前已广泛应用于各类行业生产工艺装备的机械减速器装置，深受用户的好评、市目前现代工业装备实现大扭矩、大速比低噪音、高稳定机械减速传动控制装置的_选择。

1.型号、中心距
型号
NRV减速机带输入轴式  NMRV减速机带输入法兰式（配合电机使用）
中心距
25
30
40
50
63
75
90
110
130

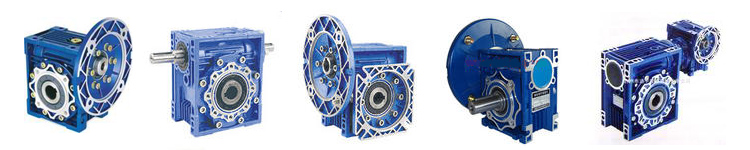

2.型式：

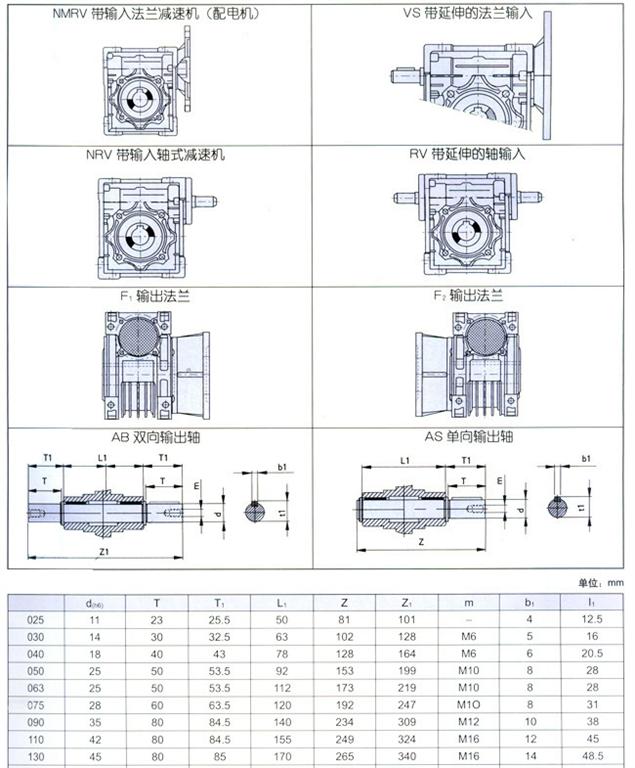

铝合金减速机输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。 F…（1—2）带输出法兰。VS配同向输入轴。AS配单向输出轴。AB配双向输出轴（见下图）。
3.减速机单机速比有7.5、10、15、20、25、30、40、50、60、80、100
4.标记示例




中
心
距a
减速机的安装规格
减速比i
法兰型号
N M P
7.5
10
15
20
25
30
40
50
60
80
100
轴芯尺寸D
25
56B14
50
65
80
9
9
9
9

9
9
9



30
63B5
95
115
140
11
11
11
11
11
11
11
11



63B14
60
75
90
11
11
11
11
11
11
11
11



56B14
50
65
80








9
9

40
74B5
110
130
160
14
14
14
14
14
14
14
14



63B5
95
115
140








11
11
11
50
80B5
130
165
200
19
19
19
19
19
19
19




71B5
110
130
160







14
14
14

63B5
95
115
140










11
63
90B35
130
165
200
24
24
24
24
24
24
24




80B5
130
165
200







19
19


71B5
110
130
160









14
14
75
100/112B35
180
215
250
28
28
28
28

28





90B35
130
165
200




24

24
24
24


80B5
130
165
200









19
19
90
100/112B35
180
215
250
28
28
28
28
28
28
28
28



90B35
130
165
200








24
24

80B5
130
165
200










19
110
132B35
230
265
300
38
38
38
38
38






100/112B35
180
215
250





28
28
28
28


90B35
130
165
200









24
24
130
132B35
230
265
300
38
38
38
38
38
38
38
38



100/112B35
180
215
250








28
28
28

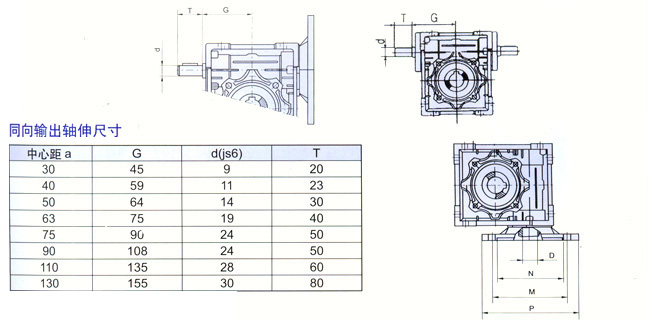

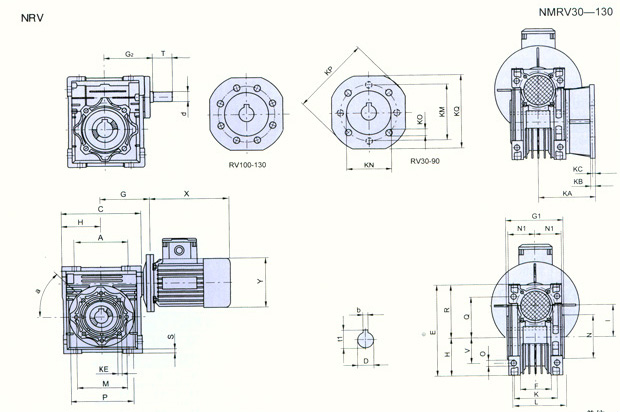

中心距a
安装参数表
A
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
S
T
V
K
30
54
80
14
97
32
63
40
30
56
65
55
6.5
75
44
57
5.5
20
27
44
40
70
100
18
121
43
70
50
40
71
75
60
7
87
55
71
6.5
23
35
60
50
80
120
25
144
49
80
60
50
85
85
70
8.5
100
64
84
7
30
40
70
63
100
144
25
174
67
95
72
63
103
95
80
8.5
110
80
102
8
40
50
85
75
120
174
28
205
72
112.5
86
75
113
115
95
11
140
93
119
10
50
60
90
90
140
208
35
238
73
130
103
90
130
130
110
13
160
102
135
11
50
70
100
110
170
252.5
42
294

160
127.5
110
142
165
130
14
200
125
167.5
15
60
85
115
130
200
292.5
45
334

180
147.5
130
154
215
180
16
250
140
187.5
15
80
100
120
中心 距a 安装参数表
G1 G2 N1 KA KB KC KE α KM KN KO KP KQ d b t1
30 63 50 29 54.5 6 4 M6×11（n.4） 0° 68 50 6.5（4/90°） 80 70 9 5 16.3
40 78 60 36.5 67 7 4 M6×8（n.4） 45° 87 60 9（4/90°） 110 95 11 6 20.8
50 92 74 43.5 90 9 5 M8×10（n.4） 45° 90 70 11（4/90°） 125 110 14 8 28.3
63 112 90 53 97 10 6 M8×14（n.8） 45° 150 115 11（4/90°） 180 142 19 8 28.3
75 118 105 57 111 13 6 M8×14（n.8） 45° 165 130 14（4/90°） 200 170 24 8 31.3
90 140 125 67 111 13 6 M10×18（n.8） 45° 175 152 14（4/90°） 210 200 24 10 38.3
110 155 142 74 139 15 6 M10×30（n.8） 45° 220 170 14（4/45°） 270 250 28 12 45.3
130 170 162 80.5 151.5 15 6 M12×40（n.8） 45° 255 180 16（4/45°） 320 290 30 14 48.8
