阿基米德圆柱蜗杆减速机WD/WS

适用范围
WD/WS蜗轮蜗杆减速机_传动的阿基米德圆柱蜗杆蜗轮减速机;WS蜗轮蜗杆减速机(蜗杆上置),WD蜗轮蜗杆减速机(蜗杆下置)。(蜗阿基米德圆柱蜗杆减速器适用于蜗杆啮合处滑动速度不大于7.5m/s;蜗杆速度不_过1500r/min;工作环境温度为-40~+40℃;并可正、反方向运转的场合。

型号标记

    WD/WS圆柱蜗杆减速机的标记包括:型号、中心距、传动比、装配型式

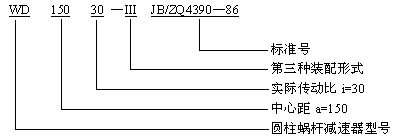

    标记示例:

WD圆柱蜗杆减速器的外形、安装尺寸及装配形式

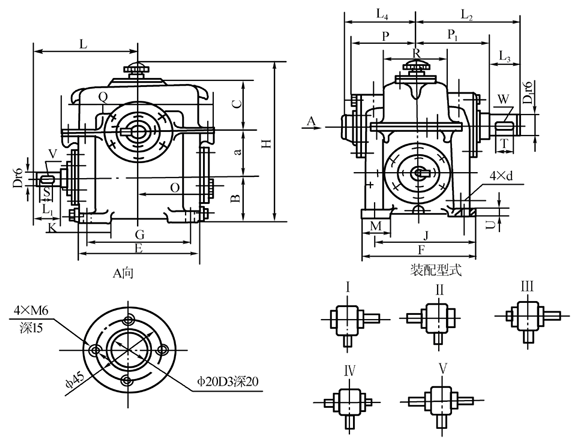

WD80~WD120外形尺寸
WD80~WD120减速器安装尺寸见下表

型号
a
B
C
D
D1
E
F
G
H
J
K
L
L1
L2
L3
L4
WD80
80
90
105
20
35
190
200
150
305
160
60
190
50
158
58
90
WD100
100
110
135
25
40
240
210
180
375
170
70
225
60
182
82
100
WD120
120
120
150
30
45
270
220
200
420
180
80
275
80
197
82
110


型号
M
O
P
P1
S
T
U
V(b×h)
W(b×h)
d
转动惯量kg·m2
质量kg
WD80
60
120
83.5
100
40
50
20
6×6
10×8
18
0.265×10~3
36.5~38.5
WD100
70
145
90
100
40
60
20
8×7
12×8
18
0.84×10~3
53~65
WD120
80
165
102
115
50
60
20
8×7
14×9
18
1.79×10~3
75.4~81.7

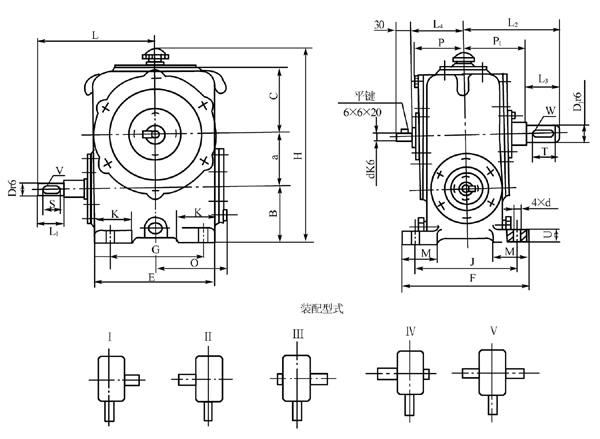

WD150~WD360减速器安装尺寸见下表

型号
a
B
C
D
D1
E
F
G
H
J
K
L
L1
L2
L3
L4
WD150
150
150
165
35
65
370
340
310
513
280
100
303
58
315
105
190
WD180
180
180
190
40
70
430
360
360
593
300
120
362
82
345
105
215
WD210
210
210
215
45
80
490
400
400
683
320
140
412
82
385
130
225
WD250
250
250
265
50
90
570
430
440
813
360
160
442
82
395
130
240
WD300
300
300
320
70
120
670
500
520
968
420
200
535
105
465
165
270
WD360
360
360
370
80
150
840
610
650
1138
440
240
640
130
575
200
340

型号
M
O
P
P1
Q
R
S
T
U
V(b×h)
W(b×h)
d
转动惯量kg·m2
质量/kg
WD150
90
230
180
210
455
200
50
100
30
10×8
18×11
22
3.11×10~3
146~163
WD180
90
270
205
240
515
230
60
100
30
12×8
20×12
22
7.63×10~3
295~327.5
WD210
100
300
215
255
585
250
70
140
30
14×9
22×14
22
23.50×10~3
298~344
WD250
120
340
225
265
665
270
80
125
40
14×9
25×14
26
79×10~3
480~513
WD300
150
405
255
300
765
310
90
140
50
20×12
32×18
32
143×10~3
771~904
WD360
180
490
325
375
905
360
110
180
50
22×14
36×20
39
223.13×10~3
1195~1395

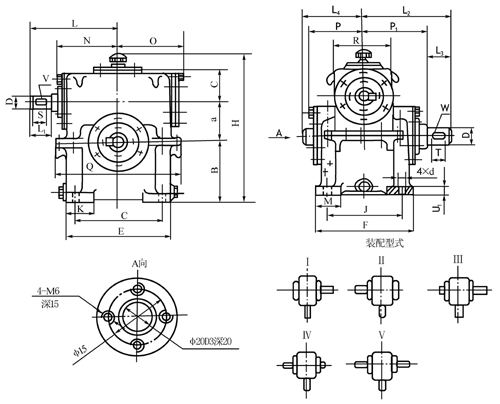

WS减速器80~120安装尺及装配型式

型号
a
B
C
D
D1
E
F
G
H
J
K
L
L1
L2
L3
L4
WS80
80
120
65
20
35
190
200
150
295
160
60
190
50
158
58
90
WS100
100
140
70
25
40
240
210
180
340
170
70
225
60
182
82
100
WS120
120
160
75
30
45
270
220
200
385
180
80
275
80
197
82
110


型号
M
O
P
P1
S
T
U
V(b×h)
W(b×h)
d
转动惯量(kg·m2
质量
WS80
60
120
83.5
100
40
50
20
6×6
10×8
18
0.265×10-3
36.7~39
WS100
70
145
90
100
40
60
20
8×7
12×8
18
0.84×10-3
53~65
WS120
80
165
102
115
50
60
20
8×7
14×9
18
1.79×10-3
73.4~79

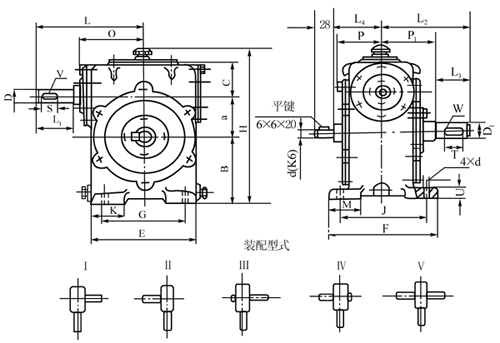

WS150、WS180、WS210、WS250、WS300、WS360、型圆柱蜗杆减速器(150~360)安装尺寸
WS蜗轮蜗杆减速器150~360安装尺及装配型式

型号
a
B
C
D
D1
E
F
G
H
J
K
L
L1
L2
L3
L4
M
N
WS150
150
210
105
35
65
370
340
310
513
280
100
303
58
315
105
190
90
245
WS180
180
250
125
40
70
430
360
360
603
300
120
362
82
345
105
215
90
250
WS210
210
280
135
45
80
490
400
400
673
320
140
412
82
385
130
225
100
282
WS250
250
330
145
50
90
570
430
440
773
360
160
442
82
395
130
240
120
325
WS300
300
390
165
70
120
670
500
520
903
420
200
535
105
465
165
270
150
385
WS360
360
460
200
80
150
840
610
650
1068
440
240
640
130
575
200
340
180
470


型号
O
P
P1
Q
R
S
T
U
V
W
d
转动惯量(kg·m2
质量(Kg )
WS150
230
180
210
455
200
50
100
30
10×8
18×11
22
3.11×10-3
146~163
WS180
270
205
240
515
230
60
100
30
12×8
20×12
22
7.63×10-3
263~295.5
WS210
300
215
255
585
250
70
110
30
14×9
22×14
22
23.50×10-3
318~364
WS250
340
225
265
665
270
80
125
40
14×9
25×14
26
79.00×10-3
484~547
WS300
403
255
300
765
310
90
140
50
20×12
32×18
32
143.00×10-3
761~894
WS360
490
325
375
965
360
110
180
50
22×14
36×20
39
223.13×10-3
1290~1450
