蜗轮蜗杆减速机WHX

WHT/WHC/WHX/WHS圆弧齿圆柱蜗杆减速机,符合部颁标准JB2318-79,达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间;输入扭矩在11-2600kgf·m之间,输入轴转数一般不大于1500转/分;高速轴可正反两向运转;工作环境温度低于0℃时,起动前润滑油_加温到0℃以上。

WHT蜗轮蜗杆减速机 通用型

WHC蜗轮蜗杆减速机  蜗杆在侧型

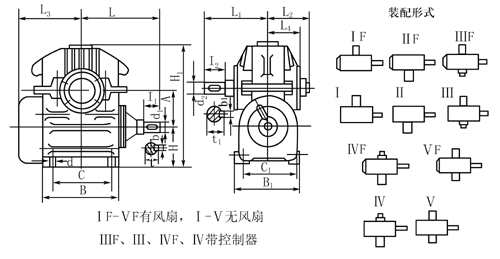

WHX蜗轮蜗杆减速机  蜗杆在下型

WHS蜗轮蜗杆减速机  蜗杆在上型

WH系列蜗轮蜗杆减速机中心距有:120,125,150,160,180,200,250,280,300,320,360,400,450,500,属于圆弧齿圆柱蜗轮减速器,符合部颁标准JB2318-79,达到标准化、系列化的要求。

 WHT系列圆弧圆柱蜗轮减速机型号说明及标记示例(JB2318—79)

WHT蜗轮蜗杆减速机外形尺寸:

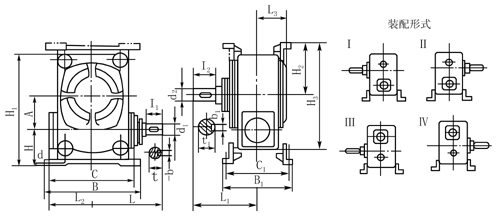

HT42、WHT65、WHT80、WHT100型圆弧圆柱蜗杆减速机I—IV式安装型式及尺寸(JB2318—79)





型号
尺寸
A
B
B1
C
C1
H
H1
H2
H3
L
L1
L2
L3
d
d1(gc1
d2(gc2
b
b1
t
t1
l1
l2
重量/kg
WHT42
42
145
125
120
105
71
190
77
173
118.5
123
73.5
52.5
M9
16
20
6
6
18.8
22.8
35
38
8
WHT65
65
180
156
155
126
63
215
105
215
144
124
96
64
M9
20
25
6
8
22.8
28.3
40
45
16
WHT80
80
240
182
210
148
88
278
122
279
180
166
111
71
M12
25
35
8
10
28.3
38.3
42
58
27~28
WHT100
100
290
216
256
176
100
331
142
331
215
192
132
86
M15
30
45
8
14
33.5
48.8
58
82
42~44

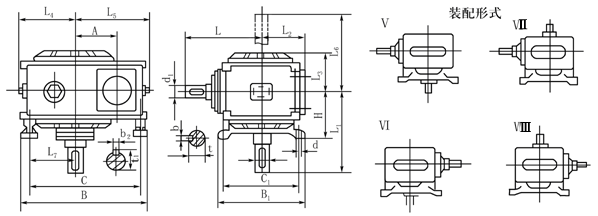

圆弧圆柱蜗杆减速机Ⅴ—Ⅷ式安装型式及尺寸(JB2318—79)





型号
尺寸
A
B
B1
C
C1
H
L
L1
L2
L3
L4
L5


d
d1(gc1
b2(gc1
b
b1
t
t1
重量/kg
WHT42
42
146
135
140
115
66.5
118.5
123
73.5
52.5
66
73


M9
16
20
6
6
18.8
22.8
8
WHT65
65
204
180
177
160
78
144
134
96
63
90
110


M9
20
25
6
8
22.8
28.3
16
WHT80
80
244
240
210
210
105
180
168
111
71
110
152


M12
25
35
8
10
28.3
38.3
27~28
WHT100
100
206
290
256
256
116
215
194
132
86
131
184


M15
30
45
8
14
33.3
48.8
42~44

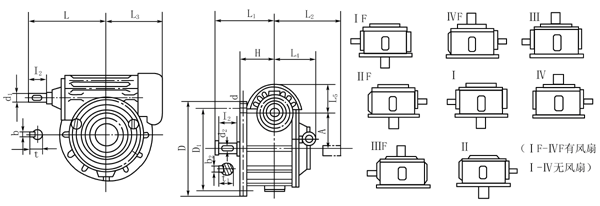

WHC蜗轮蜗杆减速机外形尺寸:



型号

a

L

L1

L2

L3

L4

L5

H

D

D1

d

d1

d2

b

b1

t

t1

I1

I2

重量

kg

WHC120 120 245 257 257 218 140.5 117.5 140 330 290 M12 35 55 10 16 37.8 58.5 70 110 95
WHC125 125 235 237 237 225 140 125.5 140 330 290 M12 35 55 10 16 37.8 58.5 58 84 100
WHC150 150 294 274 274 255 161 136.5 160 400 360 M16 40 65 12 18 42.8 68.9 90 110 155
WHC160 160 290 292 292 265 161 140.5 165 410 370 M16 40 65 12 18 42.8 68.9 82 107 163
WHC180 180 375 298 298 309 181.5 148 185 465 425 M16 45 70 14 20 49 74.2 70 105 190
WHC200 200 360 347 347 365 207 168 200 490 450 M16 50 80 16 24 53.5 85 82 132 308
WHC210 210 390 377 377 370 212.5 174 210 540 490 M20 50 80 16 24 53.5 85 110 170 328
WHC250 250 430 372 372 430 211 193 220 610 560 M20 60 90 18 24 63.9 95 105 132 460
WHC280 280 485 432 432 485 235 213 240 690 630 M24 60 100 18 28 63.9 105.7 105 167 630
WHC300 300 540 467 467 520 238 215 270 750 690 M24 70 100 20 28 74.2 105.7 140 210 787
WHC320 320 525 457 457 525 258 235 260 770 710 M24 70 110 20 32 74.2 116.5 105 167 835
WHC360 360 565 472 472 565 273 250 280 890 810 M30 70 120 20 32 74.2 126.5 105 167 1045
WHC400 400 630 527 527 605 293 270 300 970 890 M30 80 130 24 36 85 137.2 130 202 1450
WHC420 420 680 552 552 665 301 267.5 325 1000 930 M30 90 140 24 36 97 147.2 170 240 1500
WHC450 450 680 562 562 670 321 298 340 1090 1000 M36 80 150 24 40 85 158.5 130 202 1855
WHC500 500 730 627 627 725 350  323 370 1190 1100 M36 90 170 24 40 95 178.5 130 242 2420



WHX型圆弧圆柱蜗杆减速机安装尺寸



型号

a

L

L1

L2

L3

L4

H

H1

B

B1

C

C1

d

d1

d2

b

b1

t

t1

I1

I2

重量
kg

WHX120 120 245 255 145 218  134 120 390 275 260 215 220 M16 35 55 10 16 37.8 58.5 70 108 100
WHX125 125 235 235 145 225 134 125 400 270 270 210 230 M16 35 55 10 16 37.8 58.5 58 82 103
WHX150 150 294 272 165 260 151.5 150 480 320 300 250 250 M20 40 65 12 18 42.8 68.9 90 108 143
WHX160 160 290 290 165 265 154 160 505 330 310 250 260 M20 40 65 12 18 42.8 68.9 82 105 157
WHX180 180 375 295 180 314 169 180 574 385 335 305 285 M20 45 70 14 20 49 77.4 70 102 230
WHX200 200 360 345 195 365 184 200 628 430 360 330 310 M20 50 80 16 24 53.5 85 82 130 316
WHX210 210 390 375 200 370 191 200 651.5 440 385 350 325 M24 50 80 16 24 53.5 85 110 168 326
WHX250 250 430 370 220 430 209 220 748 520 420 410 360 M24 60 90 18 24 63.9 95 105 130 445
WHX280 280 485 430 245 485 233 250 838 610 470 480 400 M24 60 100 18 28 63.9 105.7 105 165 600
WHX300 300 540 465 250 520 236 260 900.5 630 480 510 410 M30 70 100 20 28 74.2 105.7 140 208 693
WHX320 320 525 455 265 525 256 280 953 680 520 550 440 M30 70 110 20  32 74.2 116.5 105 165 810
WHX360 360 565 470 280 565 271 300 1055 750 570 600 480 M30 70 120 20 32 74.2 126.5 105 165 1035
WHX400 400 630 525 300 605 291 320 1155 820 610 660 520 M30 80 130 24 36 85 137.2 130 200 1470
WHX420 420 685 550 300 665 295 340 1215 850 585 720 515 M30 80 120 24 36 95 147.2 170 238 1500
WHX450 450 680 560 325 670 319 355 1295 910 670 730 570 M36 80 150 24 40 85 158.5 130 200 1860
WHX500 500 730 625 355 725 348 400 1435 1000 730 810 620 M36 90 170 24 40 95 178.5 130 240 2410

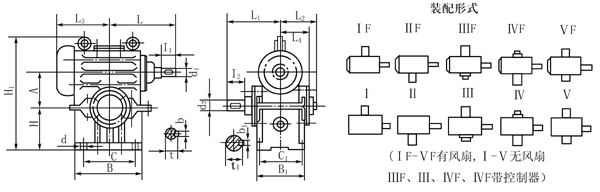

WHS蜗轮蜗杆减速机尺寸:



型号

a

L

L1

L2

L3

L4

H

H1

B

B1

C

C1

d

d1

d2

b

b1

t

t1

I1

I2

重量kg

WHS120

120

245

255

145

218

134

160

460

275

230

215

190

M16

35

55

10

16

37.8

58.5

70

108

100

WHS125

125

235

235

145

225

134

160

416

270

230

210

190

M16

35

55

10

16

37.8

58.5

58

82

104

WHS150

150

294

272

165

260

151.6

200

495.5

320

260

250

210

M20

40

65

12

18

42.8

68.9

90

108

155

WHS160

160

290

290

165

265

154

200

510

330

270

250

220

M20

40

65

12

18

42.8

68.9

82

105

164

WHS180

180

375

295

180

309

169

230

575

385

290

305

240

M20

45

70

14

20

49

77.4

70

102

230

WHS200

200

360

345

195

365

184

250

643

430

320

330

270

M20

50

80

16

24

53.5

85

82

130

322

WHS210

210

390

375

200

370

191

270

673.5

440

330

350

270

M24

50

80

16

24

53.5

85

110

168

340

WHS250

250

430

370

220

430

209

310

773

520

370

410

310

M24

60

90

18

24

63.9

95

105

130

465

WHS280

280

485

430

245

485

233

320

839

610

410

480

340

M24

60

100

18

28

63.9

105.7

105

165

725

WHS300

300

540

465

250

520

236

350

906

630

410

510

340

M24

70

100

20

28

74.2

105.7

140

208

742

WHS320

320

525

455

265

525

256

355

951

680

460

550

380

M30

70

110

20

32

74.2

116.5

105

165

825

WHS360

360

565

470

280

565

271

400

1046

750

500

600

410

M30

70

120

20

32

74.2

126.5

105

165

1035

WHS400

400

630

525

300

605

291

450

1173

820

540

650

450

M30

80

130

24

36

85

137.2

130

200

1425

WHS420

420

685

550

300

665

295

460

1208

850

520

720

440

M30

90

140

24

36

95

147.2

170

238

1500

WHS450

450

680

560

325

670

319

500

1312

910

590

730

490

M36

80

150

24

40

85

158.5

130

200

1830

WH500

500

730

625

355

725

348

560

1460

1000

640

810

530

M36

90

170

24

40

95

178.5

130

240

2300
